Pod povrchem domu: Jak na správný primární okruh

Primární okruh není pojem, který by se skloňoval v běžných hovorech o stavebním rozpočtu, přesto právě na něm může stát a padat účinnost celého systému vytápění a chlazení. Tedy pohodlí, úspory i ekologická stopa, kterou dům po sobě zanechá.

Pokud přemýšlíte o tepelném čerpadle typu země–voda, právě volba vhodného primárního okruhu rozhodne, jak hluboko budete muset kopat či vrtat — nejen doslova, ale i v peněžence. Společnost Geocore patří mezi lídry v této oblasti a nabízí nejen technická řešení, ale i orientaci v džungli legislativy, výpočtů a půdních poměrů.

Pod zemí se odehrává víc, než tušíte

Primární okruh představuje část systému, která odebírá tepelnou energii ze země a předává ji čerpadlu. Nejde o žádný doplněk, ale o klíčovou součást: bez něj by z čerpadla nebylo co čerpat. Je to právě primární okruh, který funguje jako most mezi stabilní teplotou pod zemí a potřebami domácnosti. Ať už se jedná o topení v lednu, anebo chlazení v srpnu.

Typicky se rozlišují geotermální vrty a horizontální kolektory, ale možností je víc. Energo koše, tempipe systémy, aktivace základové desky, energetické piloty nebo využití tepla z kanalizace — každý typ má své místo (viz podrobnosti). Klíčem je správné posouzení dané lokality, typu budovy a požadavků uživatele.

„Zákazníkům poskytujeme detailní informace o takzvané vrtatelnosti, tedy o vhodnosti podloží pro vybudování zemních vrtů,“ vysvětluje Ondřej Horák, project manager a senior specialista TZB ve společnosti Geocore. „Součástí našich služeb je i orientační výpočet návratnosti různých variant systému, protože rozdíly nejsou jen v ceně, ale i v dlouhodobé účinnosti a provozních nákladech.“

Vrt, kolektor, nebo koš?

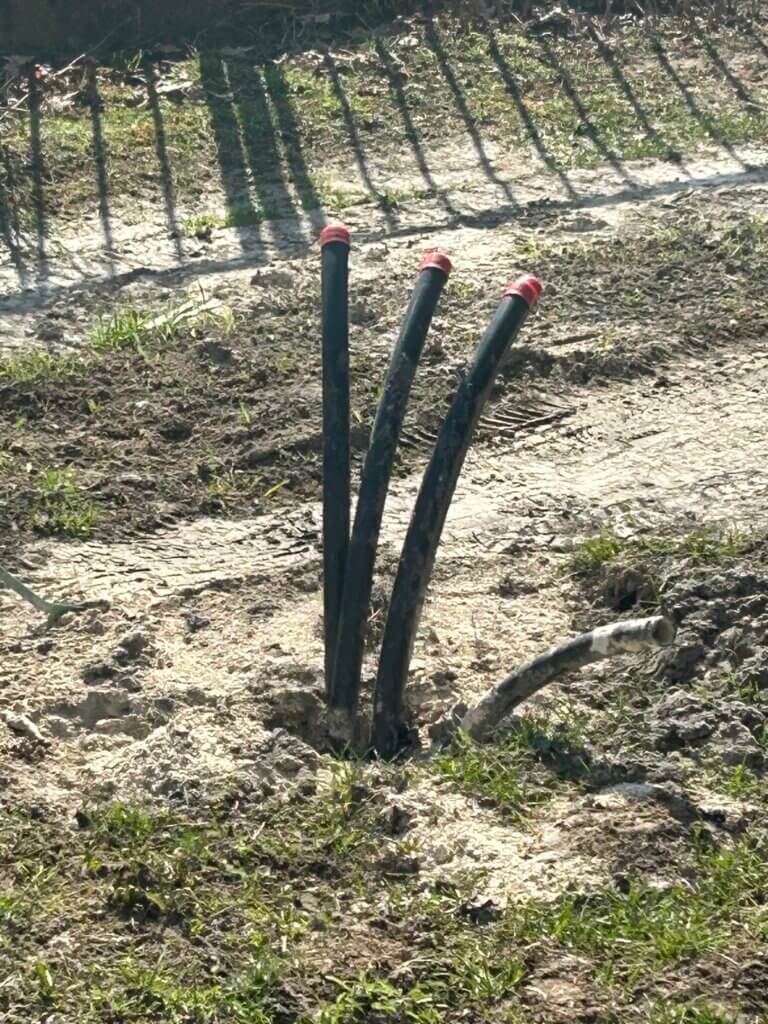

Geotermální vrt je bodový zásah do hloubky, často prováděný ještě před výstavbou samotného domu. Vyžaduje sice hydrogeologický posudek, vrtnou soupravu a povolení od vodoprávního úřadu, ale výměnou získáte špičkovou účinnost, minimální nároky na prostor a stabilitu výkonu napříč ročními obdobími. Vrt lze navíc realizovat přímo pod budovou, což šetří místo.

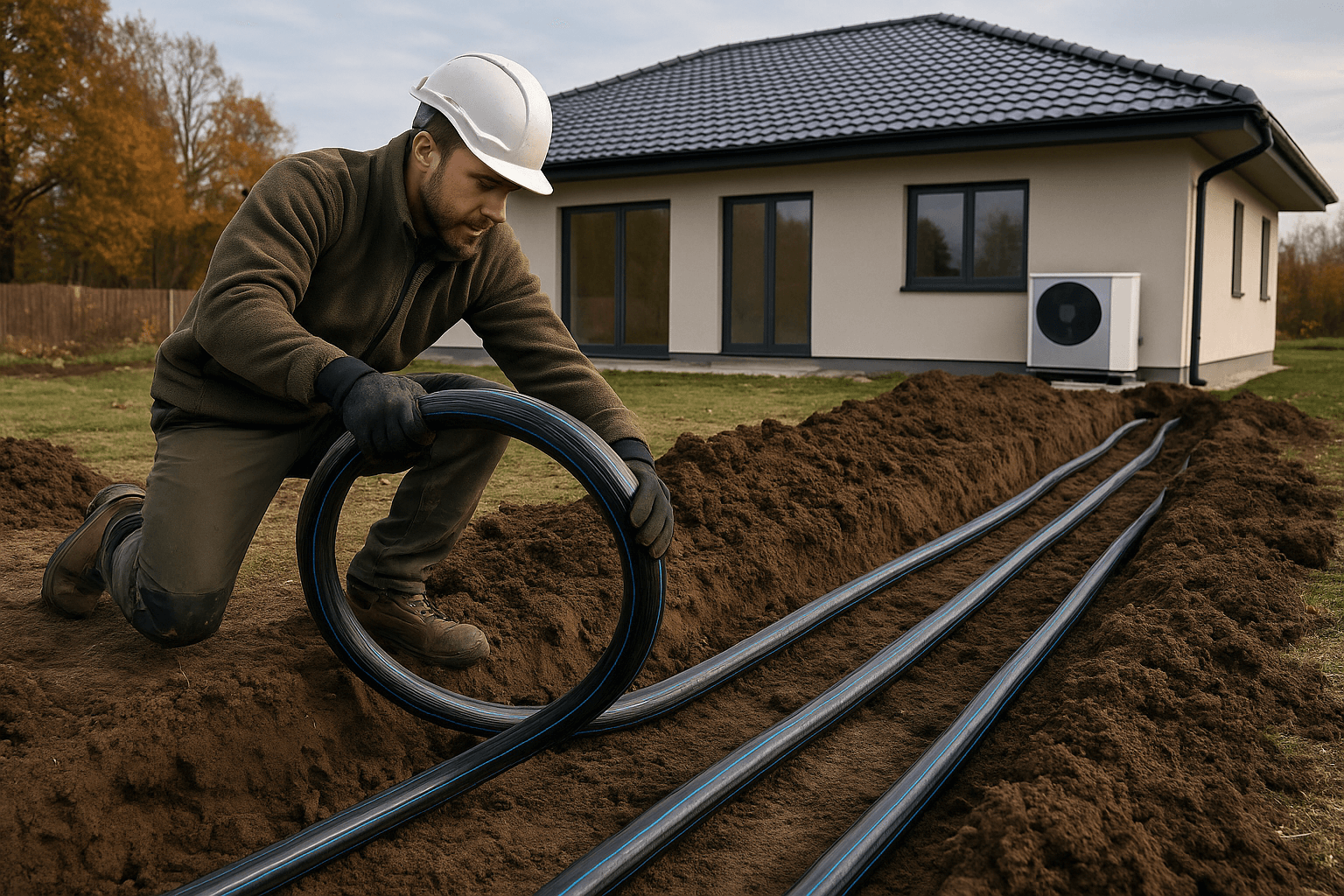

Horizontální kolektor je naproti tomu rozprostřen pod povrchem, a to v mělké hloubce. Je levnější na pořízení, ale vyžaduje stovky metrů čtverečních volného pozemku. Navíc pod touto plochou nesmíte stavět ani sázet hlubokokořenící stromy. Účinnost kolektoru výrazně kolísá v závislosti na slunci, dešti či nočním ochlazení. Jde tedy o řešení citlivé na sezónní i denní výkyvy.

Energo koše nabízejí kompromis: vyžadují menší plochu než kolektory a jsou vhodné tam, kde nelze vrtat, ale pozemek je přesto omezený. Účinnost je nižší než u vrtu, ale vyšší než u kolektoru. I zde je třeba počítat se zemními pracemi do větších hloubek.

Výběr ideálního řešení závisí na celé řadě faktorů. Geologické složení, svažitost, hladina podzemní vody, velikost zdroje i legislativní omezení — třeba zda se nacházíte v chráněné krajinné oblasti, lázeňském území nebo v poddolované lokalitě. Teprve propojení všech těchto údajů umožní rozhodnout, který typ okruhu je nejen možný, ale i optimální.

Od prvního kopnutí po tichý chod

Proces návrhu primárního okruhu není záležitostí jednoho telefonátu. Geocore začíná vstupní konzultací, následně provádí srovnávací výpočty a zajišťuje i nezbytná povolení. V případě vrtů se dokumentace odesílá mimo jiné na odbor životního prostředí, krajský úřad, povodí, vodoprávní úřad a v některých případech i báňský úřad. Zajímavostí je, že podle nové legislativy už se vrt neklasifikuje jako stavba, ale jako objekt pro jímání energie, a spadá proto pod jiný typ povolovacího řízení.

Výhodou geotermálních systémů není jen jejich účinnost, ale i provozní komfort. Během chodu jsou zcela tiché a neprodukují žádný hluk do okolí, což je významný rozdíl oproti například tepelným čerpadlům vzduch–voda. A právě dlouhodobá návratnost je často tím, co rozhoduje.

„Na základě třicetiletého hodnocení provozu budov umíme doložit, že systém země–voda má nižší provozní náklady a časem se investice vrátí,“ dodává Ondřej Horák.

Pomůžeme vám s rozhodnutím a půjdeme s vámi až ke stavbě

Současně výběr mezi jednotlivými typy primárních okruhů není jen otázkou technických parametrů. Klienti společnosti Geocore často přicházejí s dilematem: mají zvolit systém země–voda, nebo jednodušší vzduch–voda? Odpověď není univerzální. Záleží na podmínkách pozemku, na investičních možnostech i na očekáváních, co se týče dlouhodobého provozu.

„Zákazníkovi poskytujeme informace o takzvané vrtatelnosti, tedy vhodnosti podloží pro vybudování zemních vrtů,“ říká Ondřej Horák. Kromě hydrogeologického posouzení provádí Geocore také orientační výpočty finanční náročnosti a návratnosti každého řešení. Do úvahy přitom bere nejen vstupní náklady, ale i dlouhodobý provoz.

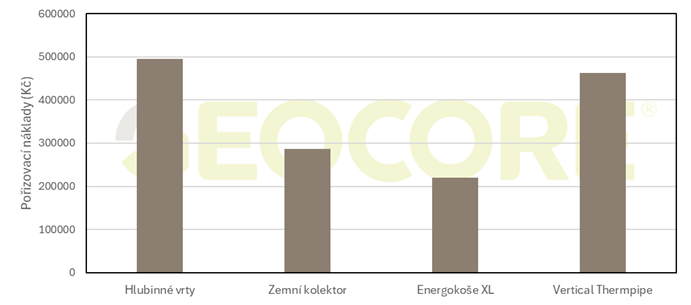

V případě systémů země–voda jsou pořizovací náklady zpravidla vyšší než u systémů vzduch–voda, nicméně provozní náklady bývají výrazně nižší. Geocore proto vypracoval srovnávací metodiku na základě třicetiletého provozu různých typů budov, která umožňuje objektivně vyhodnotit návratnost geotermálního systému.

Součástí procesu je také přesný návrh technického řešení: od prvotních vstupních dat přes tzv. srovnávač až po zajištění potřebné fotodokumentace stavby. Samotná realizace probíhá v souladu se všemi platnými legislativními a normativními požadavky. Ať už jde o bezpečnostní předpisy, nebo o správné dimenzování výkonu a hydrauliky.

Správný návrh primárního okruhu nejen snižuje pořizovací výdaje, ale také zajišťuje dlouhodobou spolehlivost a ekonomičnost celého systému. Prohlédněte si konfigurátor dostupný zdarma na webu společnosti. Můžete tak zjistit, zda jsou úsporné způsob vytápění a chlazení vhodné i pro váš dům.

Pro konkrétní poptávku (nezávaznou) využijte tento formulář.
